Dashboard
16 min

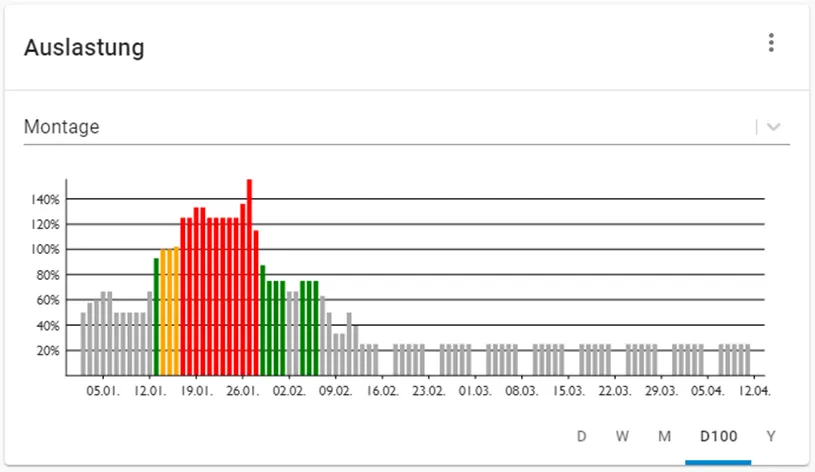

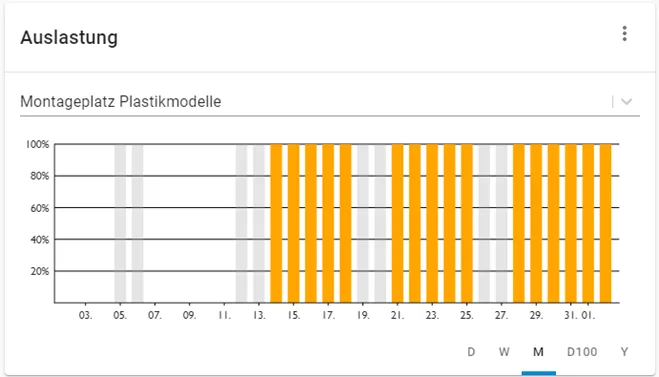

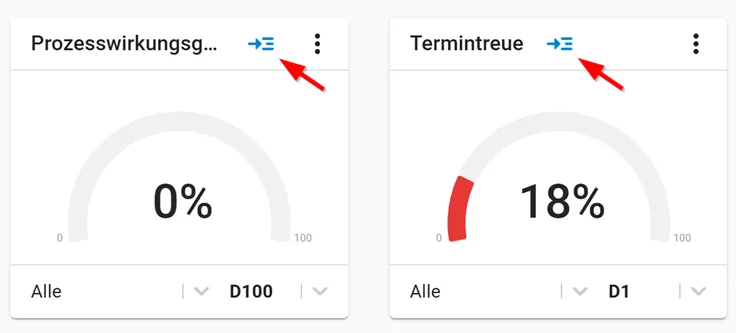

das dashboard bietet einen zentralen überblick über aktuelle, zukünftige und historische kennzahlen, um die effizienz des produktionsplans zu bewerten so lassen sich verbesserungspotenziale frühzeitig erkennen grundlagen das dashboard zeigt, wie gut (oder schlecht) die planung ist die kennzahlen und grafiken basieren je nach abfrage auf den ist daten oder den plandaten folgende typen von dashboard karten sind vorhanden kennzahlen charts listen die verfügbarkeit der dashboardkarten kann anhängig sein vom jeweiligen dashboardprofil dashboardprofile sind teil der nutzerverwaltung weitere informationen finden sie im kapitel docid\ dhvonkhdozc0 74jggvfm kennzahlen und charts in karten vom typ „kennzahlen“ und „charts“ werden daten immer als kombination eines zeitraums und eines filters angezeigt legende für die anzeige in die zukunft d1 heute d7 vom aktuellen zeitpunkt aus 7 tage in die zukunft d30 vom aktuellen zeitpunkt aus 30 tage in die zukunft d100 vom aktuellen zeitpunkt aus 100 tage in die zukunft d365 vom aktuellen zeitpunkt aus 365 tage in die zukunft yn (year next) das nächste kalenderjahr legende für die anzeige in die vergangenheit d1 heute \<d7 vom aktuellen zeitpunkt aus 7 tage in die vergangenheit \<d30 vom aktuellen zeitpunkt aus 30 tage in die vergangenheit \<d100 vom aktuellen zeitpunkt aus 100 tage in die vergangenheit \<d365 vom aktuellen zeitpunkt aus 365 tage in die vergangenheit ly (year last) das nächste kalenderjahr in karten vom typ „liste“ werden immer aktuelle datensätze (z b aktuelle bestellungen) angezeigt durch anklicken eines datensatzes springen sie in die entsprechende detailansicht listen in karten vom typ „liste“ kann eine vielzahl von „themen“ ausgewählt werden neben der anzahl der listenzeilen, können die „themen“ auch mit filtern belegt werden hierbei ist zu beachten, dass nicht jeder filter auf jedes thema angewendet werden kann beispielsweise kann beim thema „neue artikel“ kein anderer filter greifen als „neuste“ der toggle (schalter) „nur meine“ bezieht auf die zuständige person je nach listenkontext kann es sich hierbei um den verantwortlichen bei planungsobjekten, den mitarbeiter bei arbeitsgängen oder den erfasser bei rückmeldungen handeln drill down für die kennzahlen „termintreue“ und „prozesswirkungsgrad“ durch anklicken des blauen burger buttons mit pfeil nach rechts auf der dashboard kachel öffnet sich die listenansicht der daten, auf denen die kalkulation der kennzahlen basiert dadurch wird die berechnungsgrundlage transparent durch anklicken eines eintrags in der liste erfolgt der wechsel zum jeweiligen planungsobjekt konfigurieren des dashboards karten können dem dashboard hinzugefügt werden, indem auf das plus icon in der unteren rechten ecke geklickt wird anschließend wird über eines der symbol icons der gewünschte kartentyp ausgewählt dann können thema und weitere einstellungen angepasst werden über das drei punkt icon lassen sich die karten editieren, duplizieren, löschen und verschieben karten vom typ „kennzahl“ werden immer am oberen rand positioniert farbeinstellungen unter administration > docid\ vteswkwewmscyl2gmrxzf > reporting/dashboard können die farbeinstellungen und grenzwerte für die folgenden kennzahlen eingestellt werden prozesswirkungsgrad termintreue, auslastung, konflikte, otif bis zur individuellen anpassung gelten die voreingestellten planeus standardwerte geänderte werte lassen sich jeder zeit über den zurück pfeil auf die standardwerte zurücksetzen erläuterungen der einzelnen kacheln die kacheln im dashboard existieren in drei unterschiedlichen ausführungen als balkendiagramm, als prozentangabe und als anzeige mit anzahl und dauer je nach themenauswahl können ein oder zwei kachelarten existieren graphische darstellung auslastungsgrad die grafik zeigt den auslastungsgrad pro zeiteinheit und ausgewählter ressource/ressourcengruppe farbliche darstellung █ █ █ █ kleiner 75 % █ █ █ █ 75% 95% █ █ █ █ 95% 105% █ █ █ █ größer 105% keine verfügbarkeit im zeitraum hellgrauen balken bei 100% bei gruppierten auswertungen werden nicht verfügbare zeiten nur angezeigt, wenn alle ressourcen nicht verfügbar sind kennzahl termintreue die kennzahl gibt es als kachel mit prozentanzeige die termintreue errechnet sich aus der differenz zwischen dem liefertermin und dem geplanten fertigstellungstermin erledigte bestellpositionen werden nicht berücksichtigt, da es sich um eine kennzahl zur beurteilung des plans handelt kennzahl prozesswirkungsgrad die kennzahl gibt es als kachel mit prozentanzeige der prozesswirkungsgrad berechnet sich aus den laufzeiten “summe arbeitsgänge” im verhältnis zu der laufzeit des produktionsauftrages beachtet werden alle produktionsaufträge, die den ausgewählten zeitraum “berühren”, also nicht nur innerhalb liegen auswahl von ressourcen/ressourcengruppen einer der arbeitsgänge im produktionsauftrag muss sich auf der ressource/ressourcengruppe befinden parallele arbeitsgänge (die sich auf parallelen ressourcen befinden) werden in der berechnung nicht berücksichtigt erledigte produktionsaufträge werden in dieser kennzahl nicht berücksichtigt, da es sich um eine kennzahl für die produktionsaufträge des plans handelt kennzahl auslastungsgrad die kachel gibt es balkendiagramm und als prozentanzeige sie bildet die durchschnittliche belegung einer ressource oder ressourcengruppe im verhältnis zur verfügbarkeit in einem bestimmten zeitfenster ab bei gruppen werden alle einzelnen auslastungen einzeln berechnet und dann gemittelt zeitraum (pausen aus kapazitätsplan + gap liste + feiertage) ergeben die verfügbarkeit im ausgewählten zeitraum die eingeplanten arbeitsgänge ergeben die belegung im ausgewählten zeitraum berechnungsgrundlage auslastung = belegung / verfügbarkeit \[%] kennzahl konflikte die kennzahl gibt es als kachel mit anzeige der anzahl von konflikten es werden alle konflikte gezählt, die die ressource/ressourcengruppe betreffen und die das gewählte zeitfenster berühren die kennzahl bildet alle auftretenden konfliktarten mit anzahl und dauer ab die dauer wir in einem ampelsystem bewertet von grün, alles in ordnung bis rot, kritisch kennzahl otif die kachel gibt es balkendiagramm und als prozentanzeige die dashboard kachel otif (on time in full) zeigt, wie pünktlich und vollständig bestellpositionen abgeschlossen wurden die kennzahl zeigt, wie viele bestellpositionen rechtzeitig und mit ist menge mindestens gleich sollmenge abgeschlossen wurden, bezogen auf (geteilt durch) alle im zeitraum erledigten bestellpositionen berechnungsgrundlage \[bestellpositionen liefertermin] >= \[datum der erledigung der bestellposition] und \[istmenge] >= \[sollmenge] / \[alle erledigten bestellposition] relevant ist hierbei der liefertermin der bestellposition im ausgewählten zeitraum angezeigt werden nur erledigte bestellpositionen kennzahl ausschussrate die kachel gibt es balkendiagramm und als prozentanzeige die kachel ist nur verfügbar, wenn sowohl die lizenz „dashboard“ als auch „reporting advanced“ aktiviert ist über filter kann die gewünschte ressource oder ressourcengruppe ausgewählt werden die zeiteinheit ist nach z b tag , woche oder monat konfigurierbar ; zusätzlich steht die option „alle“ zur verfügung als datumsgrundlage dient das datum der letzten rückmeldung berechnungsgrundlage ausschussmenge / ok menge für alle arbeitsgänge der ressource bzw\ ressourcengruppe in der zeiteinheit
